Окно Диаграмма Ганта открывается одним из следующих способов:

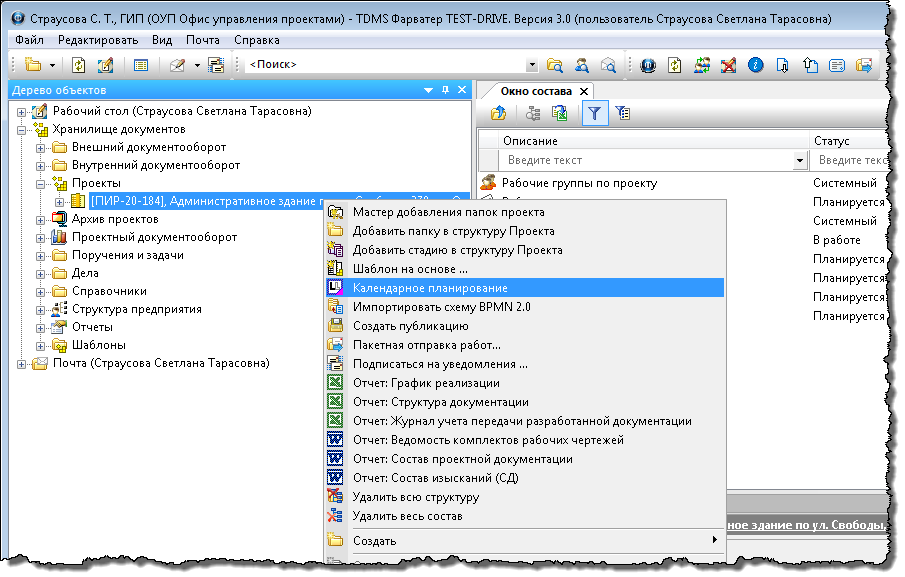

·На имени проекта вызвать контекстное меню и выбрать команду

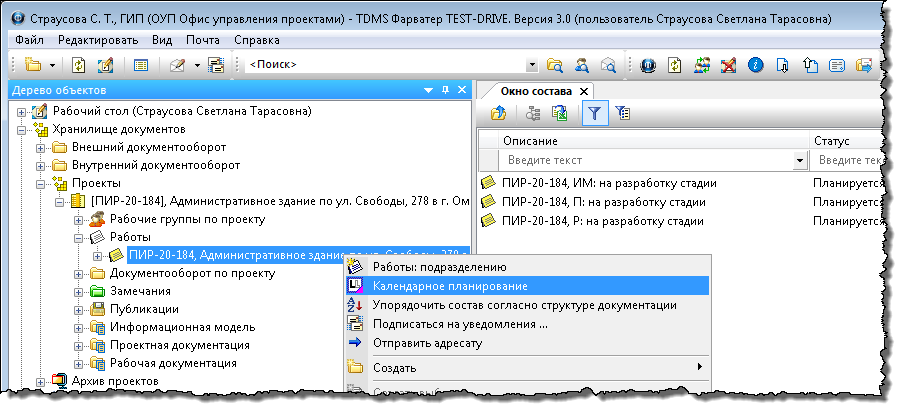

 Календарное планирование; ·На имени корневого объекта Работы: над WBS вызвать контекстное меню и выбрать команду
Календарное планирование. В результате выполнения команды откроется окно Диаграмма Ганта с автоматически построенной диаграммой.

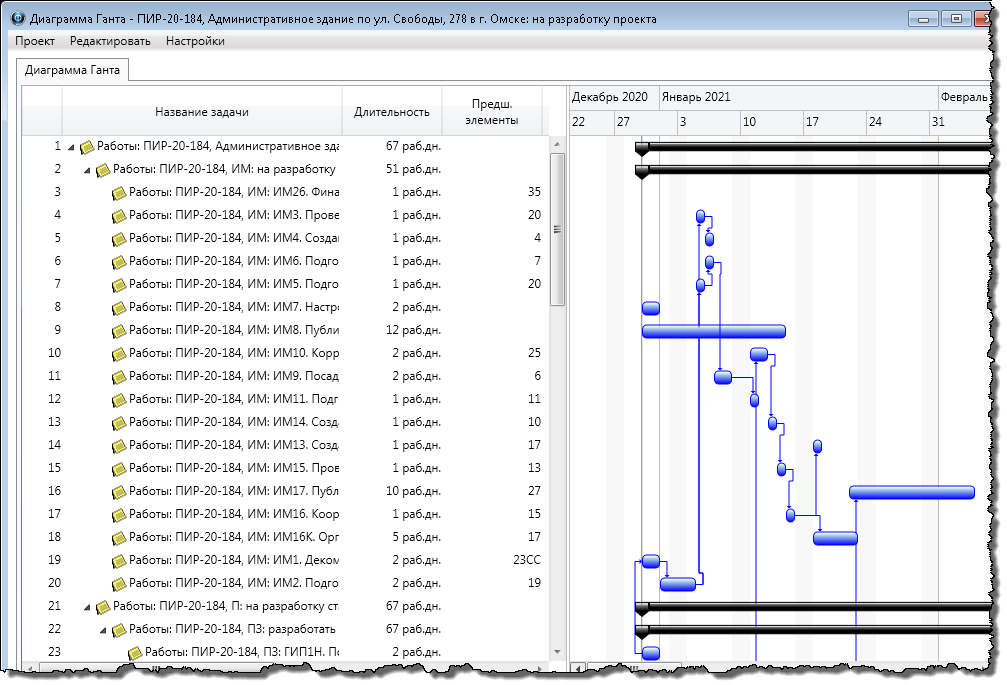

Окно Диаграмма Ганта разделено на две части - левую и правую.
В левой части размещается иерархический перечень работ, которые необходимо выполнить в рамках данного проекта. Как правило, в ней отображаются работы от ГИПа и работы между отделами и группами.
В правой части представлена шкала времени, где длительность каждой работы отображается соответствующим отрезком, а стрелками указаны взаимосвязи между работами.
 |
|
|||||
|
|||||
